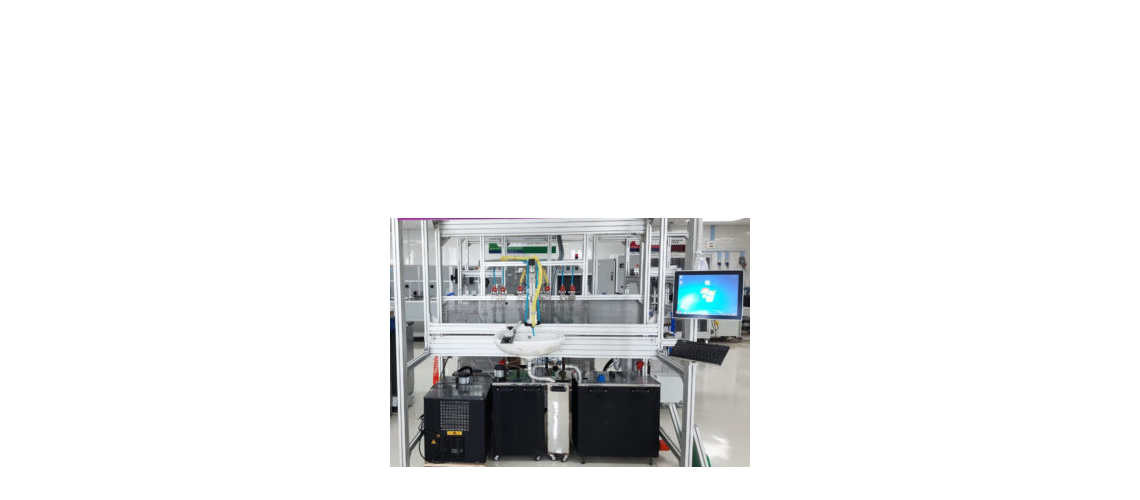

Modulo Shock-tec per sanitari

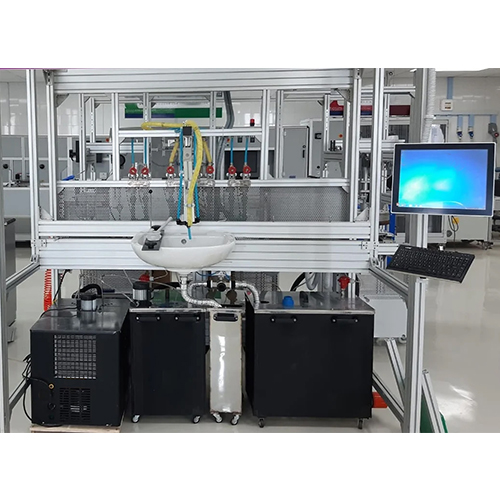

Il modulo SHOCK-TEC esegue il test del cambio temperatura (shock termico) e determinazione della portata del troppo pieno per lavabi e bidet ed è costruito con le dimensioni richieste per accogliere qualsiasi lavabo (lavabo singolo e doppio, lavabo sospeso e lavabo a colonna). Il lavabo è montato sul modulo con dei fissaggi a parete. Dispone di due circuiti idraulici separati, uno per l’acqua fredda (15°C) e uno per l’acqua calda (70°C). Entrambi i circuiti idraulici riciclano l’acqua utilizzata per ogni singola prova. Un flussometro viene utilizzato sia per regolare la portata durante i test 5.4-1 e NF , sia per leggere la portata durante i test 5.9 e 5.4-2. Il test 5.4-1 deve essere eseguito per un determinato numero di volte (EN -1000 volte).
SPECIFICHE TECNICHE
• Temperatura acqua calda: 50° C…75°C
• Temperatura acqua fredda: 10°C…20°C
• Portata d’acqua: 2lt / min….26 lt / min
• Plc 16Bit: 50 msec ciclo macchina 16+16 digital in/out 4 analog input
• Alimentazione: 380 V – 50/60 Hz 3ph potenza totale: 4500W
• Dimensioni: larghezza 2000 mm altezza 2150 mm profondfità 1420 mm
• Peso: 350 Kg
NORMATIVE
EN 14688 5.4 – 1 Lavabi – Resistenza al cambio della temperatura
EN 14688 5.9 Lavabi – Determinazione della portata del troppopieno
EN 14528 5.4 – 2 Bidet – Determinazione della portata del troppopieno
NF D 14-503 5 Resistenza della superficie smaltata allo shock termico
TEST AGGIUNTIVI
EN 13310 5.4 – Acquaio cucina-resistenza al cambio temperatura
EN 14527 8.3 – Acquaio cucina-resistenza al cambio temperatura
EN 13310 5.9 – Piatto doccia – resistenza al cambio temperatura
NF D14-503 – lavabo, piatto doccia, acquaio cucina – resistenza allo shock termico di superfici smaltate
| Codice | Modello | Dimensioni esterne | Potenza | Tensione | Peso |
|---|---|---|---|---|---|
| GT2453 | SHOCK-TECH-SAN | 2000x150x1420 mm | 4500 W | 380 V - 50/60 Hz 3ph | 350 Kg |
