Modulo Load-tec per sanitari

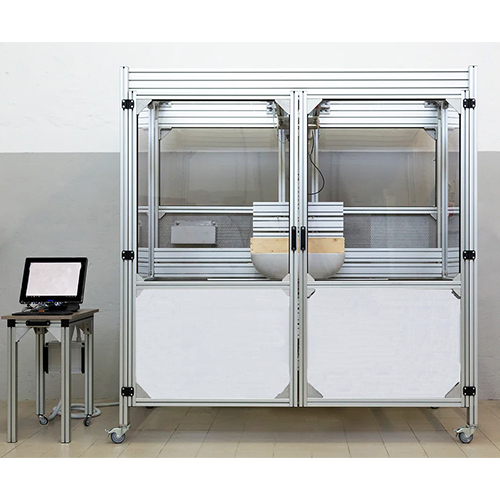

Il modulo LOADTECH è realizzato per eseguire la prova di carico statico su WC e lavabo. Con accessori da pavimento aggiuntivi la macchina è adatta per eseguire prove di carico statico su WC a colonna, bidet, piatto doccia e lavello da cucina. Il processo è gestito da un computer con interfaccia utente realizzata tramite touch screen. Questo sistema è semplice e consente la ricezione di messaggi e istruzioni senza guardare costantemente il monitor. Il modulo è costituito da una struttura chiusa con le pareti in policarbonato trasparente. Frontalmente è presente una porta a doppia anta con pareti in policarbonato trasparente a norma di sicurezza. Le ante delle serrande sono bloccate da un dispositivo di elettroserratura di sicurezza. Il pezzo di prova è fissato alla macchina da supporti stabili, un attuatore elettromeccanico muove una testa di carico sensibile montata sulla parte superiore del modulo. Esercita una forza verticale sul pezzo secondo il tempo e l’intensità impostati tramite il quadro di comando. Il processo è gestito da un computer con interfaccia utente realizzata tramite touch screen.
SPECIFICHE TECNICHE
• Bilancia per misurazione testa di carico: nr.1 cella di carico da 0 a 1000kg collegata ad 1 PLC 16 bit convertitore A/D ad alta risoluzione Risoluzione 1,0 kg
• PLC 16 BIT: Ciclo macchina 50 msec 6+6 ingressi/uscite digitali 4 ingressi analogici (1 utilizzato)
• Alimentazione: 220 V – 50/60Hz totale potenza elettrica installata
• Dimensioni: larghezza 2000 mm -altezza 2150 mm -profondità 1420 mm
• Peso: 450 Kg
NORMATIVE
EN 997 5.7.4 Classe 1 – Carico Statico (4 ± 0.05 kN)
EN 997 6.14 Classe 2 – Carico Statico (4 ± 0.05 kN)
EN 14528 5.2 Bidet – Caratteristiche dello scarico (4 ± 0.05 kN)
EN 14688 4.1 Lavabi – Carico Statico (1.50 + 0.01 kN)
Test della rottura di WC e Lavabi
TEST AGGIUNTIVI LOADTEC
EN 13310 5.8 – da acquaio cucina – test carico statico 81.5 kN
EN 14296 5.2 – trogolo – test carico statico (25 Kg .75 Kg)
TEST ROTTURA
NF D13-101 NFD11-130 – orinale – test carico statico (130Kg)
NF D11-130 – trogolo lavaggio – test carico statico (130-150 Kg)
ASME A112.19 6.7.4 – orinale – test carico statico – (0,22 Kg)
| Codice | Modello | Dimensioni esterne | Tensione | Peso |
|---|---|---|---|---|
| GT2454 | LOAD-TECH-SAN | 2000x2150x1420 mm | 220 V - 50/60Hz | 450 Kg |
| Codice | Descrizione | Immagine |
|---|---|---|
| GT2455 | Cella di carico 1000 Kg | |
| GT2456 | Pannello touch con preinstallazione |
